產品概述與用途

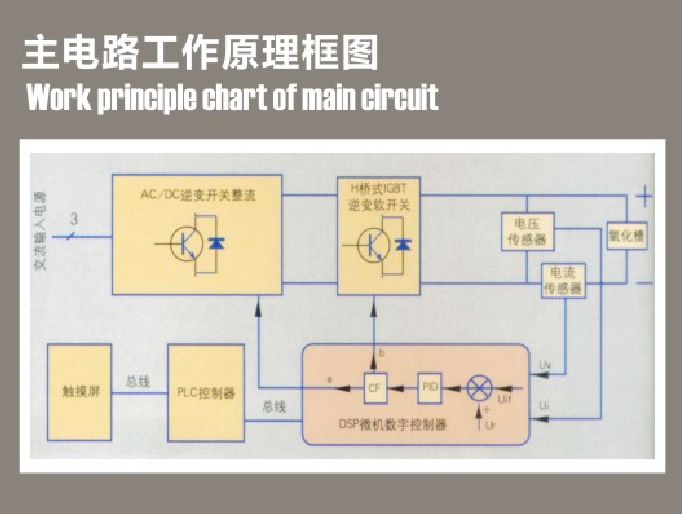

本產品采用IGBT開關整流、斬波技術+PLC+DSP微機數字控制技術及觸摸屏操作系統,具有單向直流、單向直流脈沖、正反向直流脈沖的多臺階自動恒流控制。脈沖幅值連續可調、脈沖占空比可調、頻率可調。人機界面良好、可視性強。可自動存儲、記錄氧化電流、電壓、槽液溫度等實時工藝曲線。可廣泛作為航空、航天、兵器、船舶等軍用民用企業以及科研院所、國家重點材料實驗室、大專院校的材料學院對鋁、鋁合金、鎂合金、鈦合金材料的陽極氧化工藝的整流電源。

產品主要規格參數

●供電電源條件:3相AC380V,400V,450v等,頻率50HZ

●額定輸出電壓:100V,150v,200V,250V,300V等任意電壓規格

●額定輸出電流:10A,20A,30A,50A,100A,200A,300A,500A,1000A,1500A,2000A,2500A,3000A,4000A，5000A,6000A,8000A等任意電流規格。

主要技術特點

1.操作方式;本控遠控操作模式可選擇

2.輸出控制方式:直流、單極脈沖、雙極脈沖輸出控制,輸出控制模式可選擇

3.恒流恒壓兩種控制模式可選擇

4.軟啟動時間:軟啟動工作時間可在0-200S范圍內整定

5.控制精度:≤±1%

6.整流方式:IGBT逆變軟開關整流,PWM脈沖步調制IGBT斬波;

7.脈沖步調頻率范圍:0.1-1HZ或50-300Hz

8.人機操作界面:PLC彩色觸摸屏

9.直流輸出時電流紋波系數:≤5%

10.主控制器:DSP微機數字觸發控制,PWM脈寬調節控制,脈沖移相分辨率≤1μs

11.主要保護功能:交流電源缺相、過壓、欠壓、快速熔斷器熔斷報警及斷路器保護;輸出過流、限流保護,輸出短路、瞬時過載保護,IGBT開關模塊、快速整流元件、開關整流變壓器、匯流銅母線超溫過熱、風機過熱或水壓過高、過低封鎖PWM觸發脈沖保護;

12.通訊方式:可根據客戶需要配置CAN總線、 PROFIBUS、 ETHERNET工業以太網、RS485、RS232光纖通訊,實現遠程群控或監控

13.具有1-5段恒流緩升、緩降階段數控制,每段氧化電流和氧化時間可分別設定

14.可實時記錄工作階段正反向電流/電壓、脈沖電流/電壓幅值、脈沖占空比、脈沖頻率、氧化時間、槽液溫度等多個工藝參數和實時曲線

15.遠程操作操作箱:可根據客戶現場情況配置遠程操作控制箱,主機與遠控箱分開放置,現場操作更加方便,主機防腐保護顯著增強

16.可存儲或調用5套工藝參數,縮短加工編程時間

17.可通過RS485通信接口與計算機相連接,或通過U盤存儲后轉存于計算機中,方便客戶檔案保存,分析氧化工件的產品工藝質量
